Horizontalni obdelovalni centri
HYUNDAI WIA, kot vodilni korejski proizvajalec obdelovalnih strojev, ponuja široko paleto CNC horizontalnih obdelovalnih centrov. Paleta vključuje visoke hitrostne horizontalne obdelovalne centre z linearnimi vodili, horizontalne obdelovalne centre za težjo “heavy duty” obdelavo z drsnimi vodili horizontalne vrtalne stroje “bohrwerke” za obdelavo velikih obdelovancev ter in-line horizontalne obdelovalne centre za visoko-produkcijskih avtomatizirano proizvodnjo. Vse HYUNDAI WIA horizontalne obdelovalne centre odlikujejejo vrhunska tehnologija izdelave, okolju prijazno oblikovanje in so opremljeni z najnovejšimi “state-of-the art” CNC krmilni sistemi in pogoni, vse to pa jim omogoča velik razpon uporabnosti.

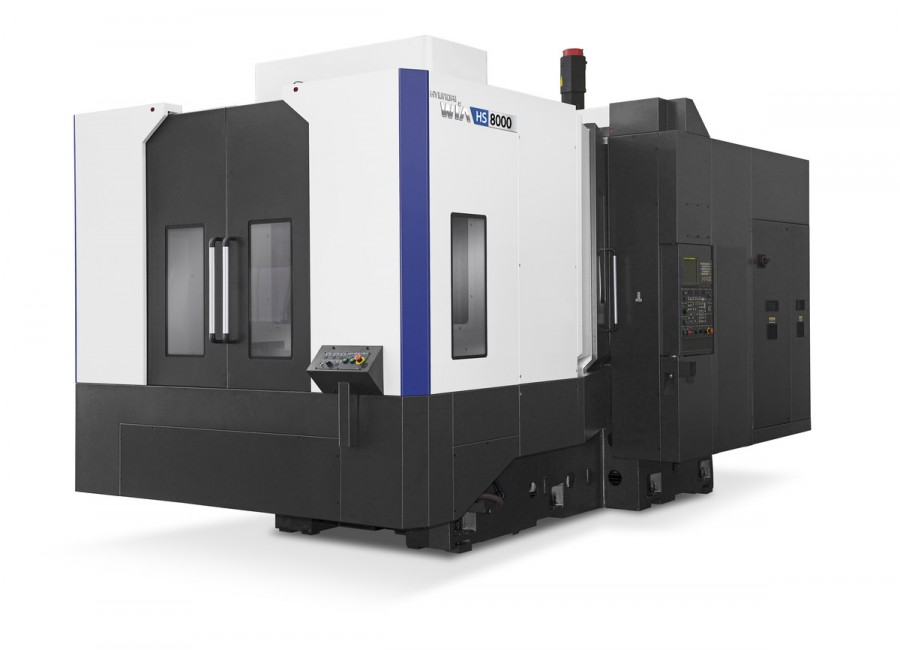

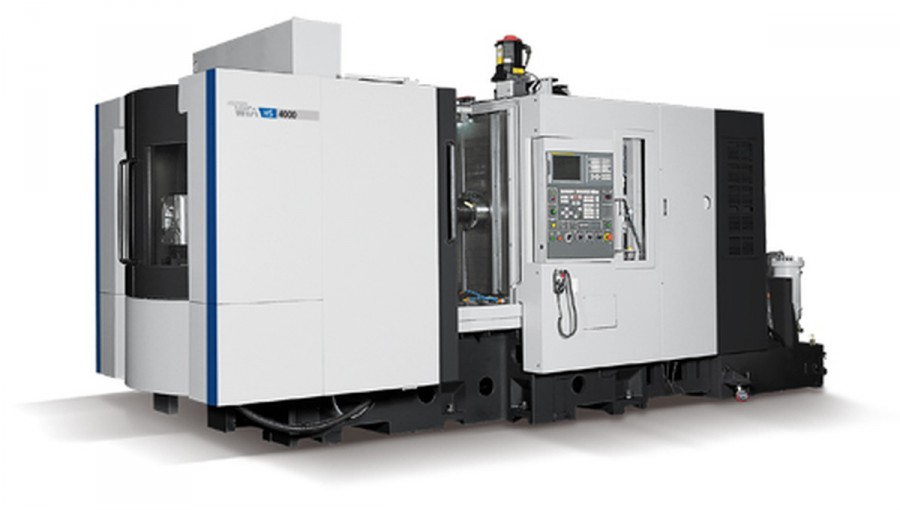

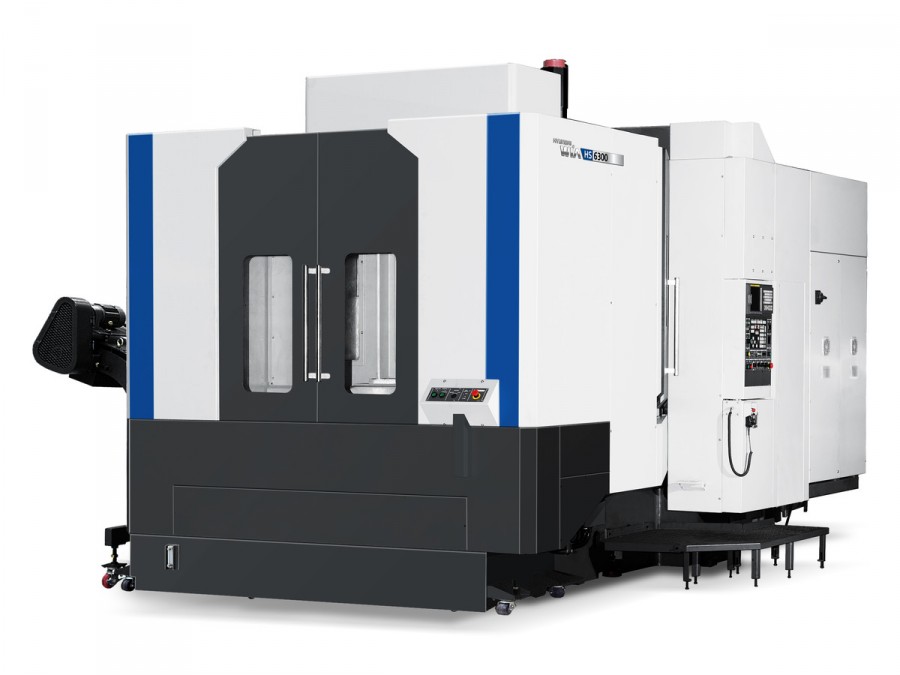

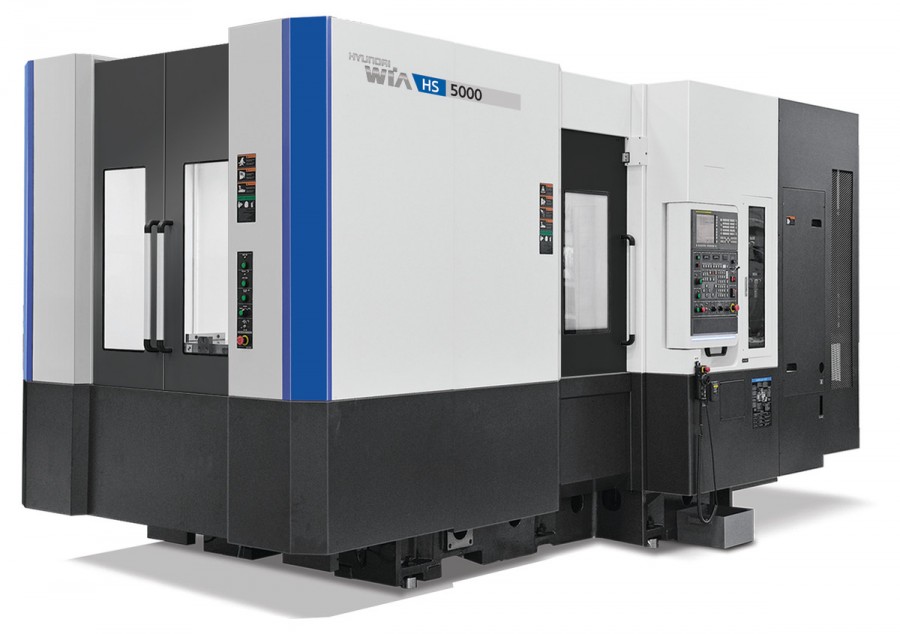

HS Serija
Horizontalni obdelovalni centri te serije se uvrščajo med visokoprodukcijske CNC horizontalne centre katerih konstrukcija zagotavlja stabilno platformo za visoko zmogljivostno serijsko obdelavo obdelovancev z zahtevano veliko natančnostjo. Konstrukcija centrov je zasnovana kot “T – vse-v-enem” struktura ter skupaj z dvostenskim stebrom in linearnimi vodili ter močnim “built in” vretenom, zagotavljajo visoke hitrosti pomikov in visoko natančnost pozicioniranja ter ponovljivosti v vseh oseh.
| HS4000 | HS4000i | HS5000 | HS5000/50 | HS5000i | HS6300 | HS8000 | |
| velikost palete (mm) | 2 - 400×400 | 2 - 400×400 | 2 - 500×500 | 2 - 500×500 | 2 - 500×500 | 2 - 630×630 | 2 - 800×800 |
| maks. obremenitev (kg) | 2 - 500 | 2 - 500 | 2 - 500 | 2 - 800 | 2 - 500 | 2 - 1200 | 2 - 1600 |
| vreteno - konus | BIG PLUS 40 | BIG PLUS 40 | BIG PLUS 40 | BIG PLUS 50 | BIG PLUS 40 | BIG PLUS 50 | BIG PLUS 50 |
| vreteno - hitrost (vrt/min) | 15000 | 12000 | 15000 | 12000 | 12000 | 8000 | 8000 |
| vreteno - moč (kW) | 25/22 | 25/22 | 25/22 | 30/25 | 25/22 | 22/18.5 | 22/18.5 |
| št. orodij | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
| hodi X/Y/Z (mm) | 620/560/650 | 620/560/650 | 850/700/750 | 850/700/750 | 850/700/750 | 1050/875/875 | 1050/875/875 |
| hitri hodi - hitrost (m/min) | 60/60/60 | 50/50/50 | 60/60/60 | 50/50/50 | 50/50/50 | 50/50/50 | 50/50/50 |

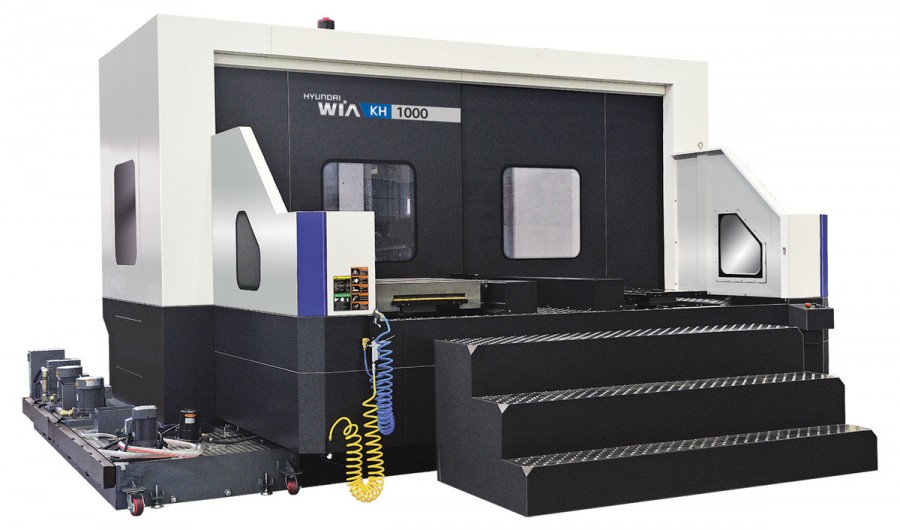

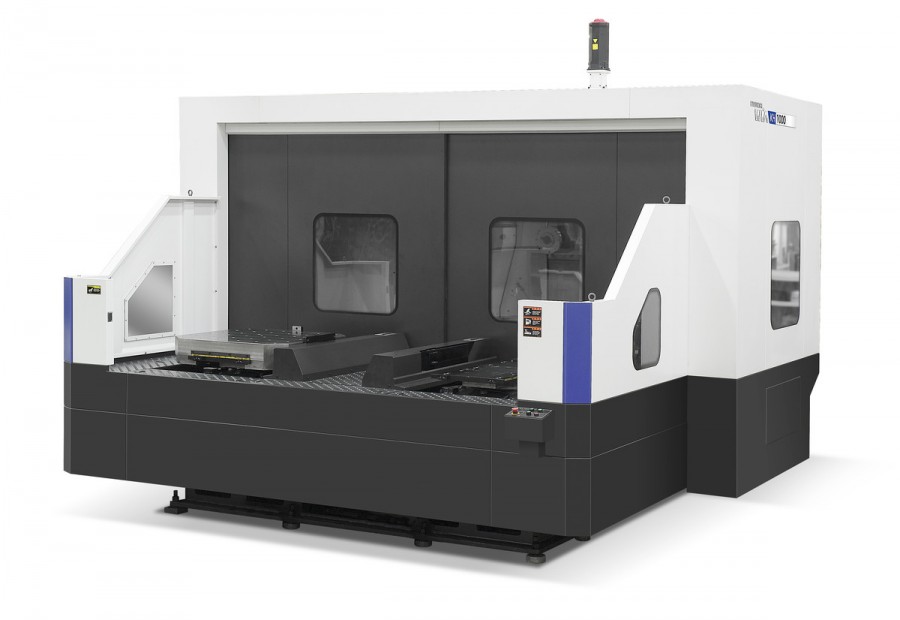

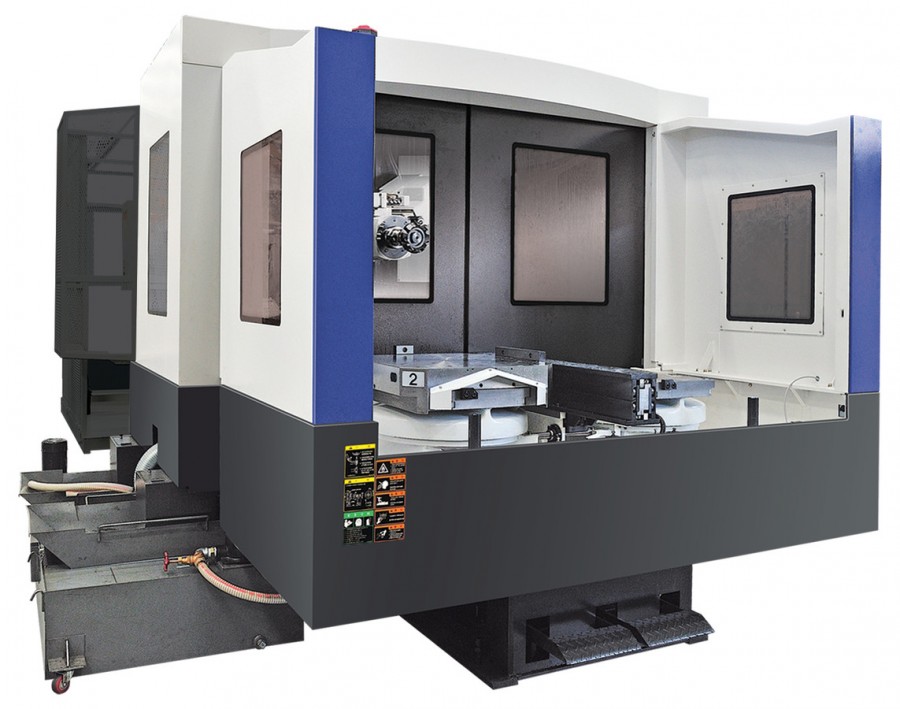

KH Serija
Horizontalni obdelovalni centri te serije se uvrščajo med produkcijske “heavy duty” CNC horizontalne centre katerih konstrukcija zagotavlja stabilno platformo za visoko zmogljivostno serijsko obdelavo obdelovancev z zahtevano veliko natančnostjo. Konstrukcija centrov je zasnovana kot “T – vse-v-enem” struktura ter skupaj z dvostenskim stebrom in drsnimi vodili ter močnim motorjem vretena, zagotavljajo visoko natančnost pozicioniranja ter ponovljivosti v vseh oseh.
| KH50G | KH63G | KH80G | KH1000 | |
| velikost palete (mm) | 2 - 500×500 | 2 - 630×630 | 2 - 800×800 | 2 - 1000×1000 |
| maks. obremenitev (kg) | 2 - 800 | 2 - 1000 | 2 - 2200 | 2 - 3000 |
| vreteno - konus | BT50 | BT50 | BT50 | BIG PLUS 50 |
| vreteno - hitrost (vrt/min) | 4500 | 4500 | 4500 | 8000 |
| vreteno - moč (kW) | 18.5/15 | 22/18.5 | 26/22 | 26/22 |
| št. orodij | 40 | 40 | 40 | 60 |
| hodi X/Y/Z (mm) | 760/705/650 | 950/825/760 | 1250/1000/850 | 2100/1350/1400 |
| hitri hodi - hitrost (m/min) | 20/20/20 | 20/20/20 | 18/18/18 | 20/20/20 |

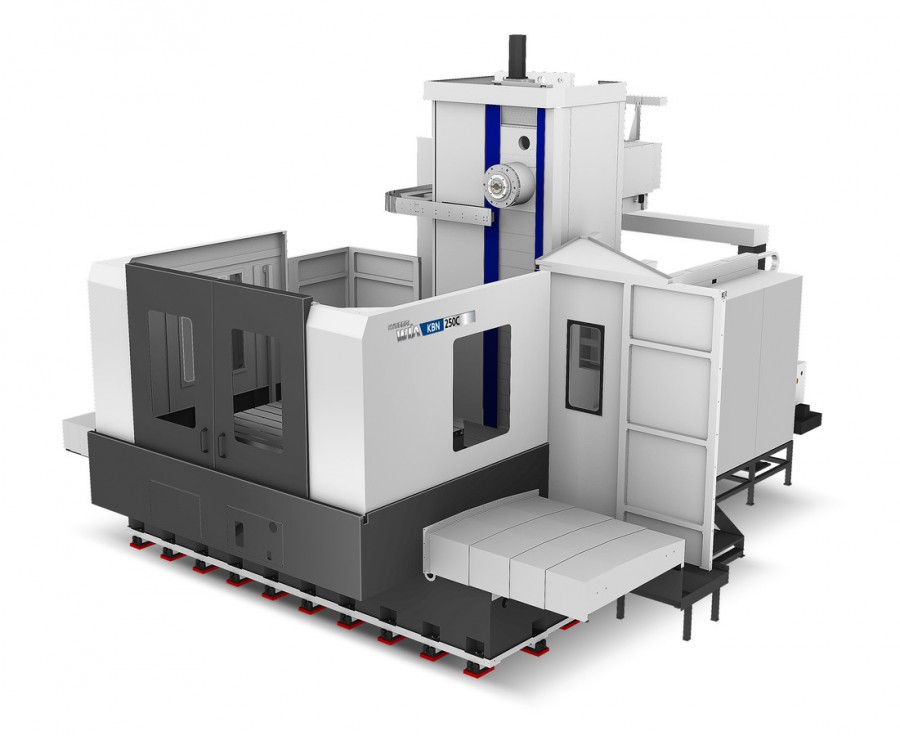

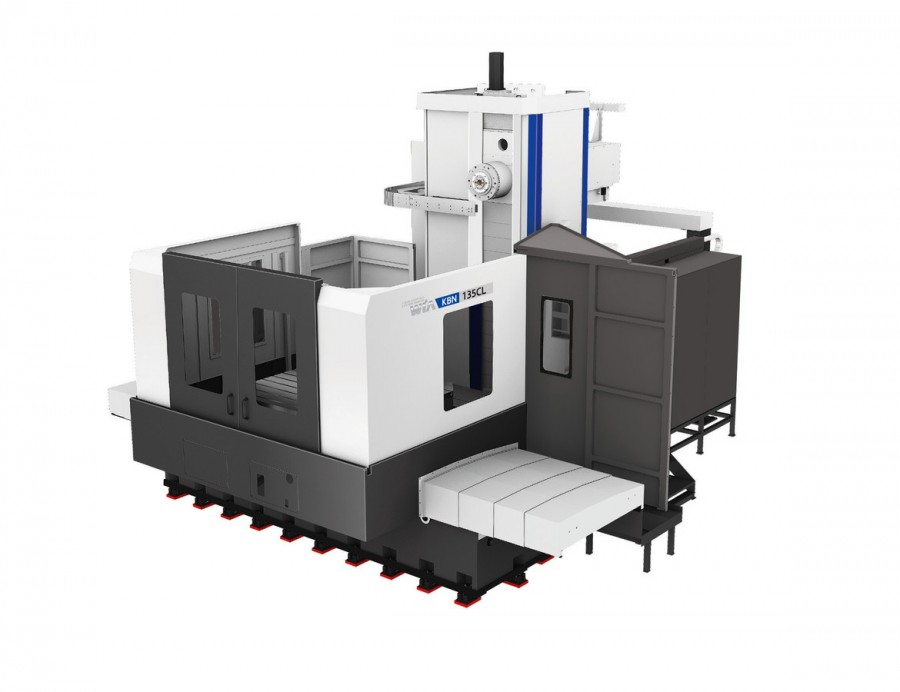

KBN135 Serija
Horizontalni vrtalni centri te serije se uvrščajo med “heavy duty” horizontalne vrtalne centre, katerih konstrukcija zagotavlja stabilno platformo za obdelavo obdelovancev z zahtevano veliko natančnostjo. Konstrukcija centrov je zasnovana s premikajočim se stebrom, kateri skupaj z drsnimi vodili, močnim motorjem vretena ter linearnimi letvami zagotavljajo velike odreze ob visoki natančnosti pozicioniranja ter ponovljivosti v vseh oseh.
| KBN135 | KBN135L | KBN135C | KBN135CL | |
| velikost palete (mm) | 2000×1800 | 2000×1800 | 2000×1800 | 2000×1800 |
| maks. obremenitev (kg) | 10000 | 10000 | 15000 | 15000 |
| vreteno - konus | BT 50 | BT 50 | BT 50 | BT 50 |
| vreteno - hitrost (vrt/min) | 2500 | 2500 | 2500 | 2500 |
| vreteno - moč (kW) | 22/18.5 | 22/18.5 | 22/18.5 | 22/18.5 |
| št. orodij | 40 | 40 | 40 | 40 |
| hodi X/Y/Z/W (mm) | 3000/2000/1600/700 | 4000/2500/1600/700 | 3000/2000/1600/700 | 4000/2500/2000/700 |
| hitri hodi - hitrost (m/min) | 8/8/8/8 | 8/8/8/8 | 10/10/10/8 | 7/10/10/8 |
